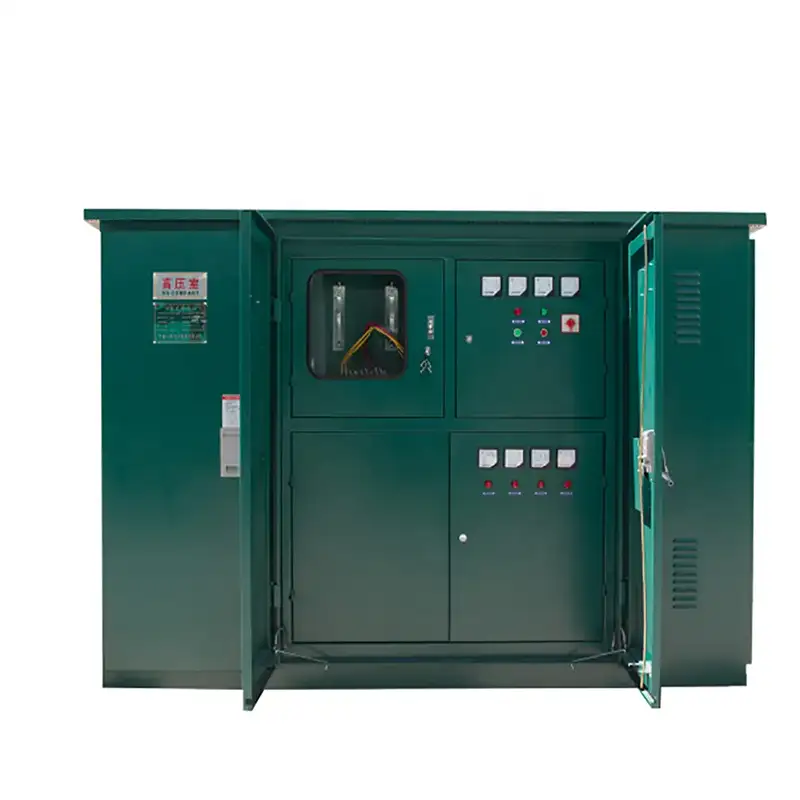

Medium spænding Padmount Substation

SYHF høj kvalitet mellemspænding Padmount Substation er en vigtig strømforsyningsenhed i kabelfordelingsnetværket. Det er et præfabrikeret komplet sæt produkter, der integrerer højspændingskontrol, beskyttelse, strømtransformation og distributionsudstyr. Det er vidt brugt i by- og landdistriktsstyrke -netværk. Produkterne er opdelt i ringetværkstype, terminaltype og dobbelt strømforsyningstype. Olietanken tillader en fuldt forseglet struktur og er udstyret med olietemperaturmåler, olieniveaumåler, trykmåler, trykaflastningsventil, olieafløbsventil og andre komponenter til at overvåge transformerens driftsstatus. Denne mellemspænding Padmount -substation placerer højspændingsbelastningskontakt og højspændingsikring i transformatorolien og har to strukturelle former: i den samme boks som transformerlegemet og i en separat kasse.

Nogle distributionsspændinger kan overstige 35 kV, som derfor betragtes som højspænding, men de fleste distributionssystemer er i mellemspændingsområdet. Den faktiske spænding kaldes normalt medium spænding, hvilket betyder, at transformatorens indgangsspænding er mellem 5 kV og 35 kV. Moderne distributionstransformatorer er fremstillet for at opfylde mange standarder, hvoraf de vigtigste er dem fra IEEE (Institute of Electrical and Electronics Engineers) og IEC (International Electroteknisk Kommission).

De fleste af funktionerne og funktionerne af mellemspændings padmount-understationer falder ind under IEEE-standard C57.12.00 (standard generelle krav til væske-nedbrydende distributionseffekt og spændingsregulerende transformatorer), men der er mange standarder, der gælder for specifikke typer og anvendelser af transformere, inklusive substationstype, rummonteret type, enkeltfaset polmonterede, generatortransformatorer, generatortransformere, høje temperaturer, og mange flere.
