Hvilke transformatorderivater løser harmoniske på EV-hurtigopladningssteder?

2025-11-06 0 Efterlad mig en besked

Når jeg designer en EV-hub, starter jeg ikke med at vælge kVA fra et bord. Jeg ser først på bølgeformen. Hurtige opladere stak ensrettere, DC-links og kontrolsløjfer, der stresser enhverTransformermed strømspidser, høj THD og hyppige strømudsving. Arbejde med producenter somSYHF, lærte jeg at matche kølemetode, kernemateriale, viklingsgeometri og overvågning til den virkelige belastning frem for et brochurescenarie.SYHFbygger mellem- og højspændingsløsninger og distributionsautomatiseringsudstyr med disciplineret kvalitet og miljøpraksis i overensstemmelse med ISO9001- og ISO14001-ideer, og deres tekniske support hjælper mig med at tilpasse valg af olienedsænket eller tør type til hvert sted uden at overkøbe.

Hvorfor straffer EV-hurtigopladere en standardtransformator?

Overtoner øger kobbertab og hotspot-temperaturer, selv når gennemsnitlig kVA ser beskeden ud
Samtidig oplader starter trigger inrush og opstrøms spændingsfald, der alarmerer følsomme belastninger
Hurtige driftscyklusser svinger termiske profiler og forkorter isoleringens levetid, hvis køling er marginal
Omstrejfende flux og cirkulerende strømme øger hørbar støj i trange byrum

Hvilke transformatorderivater håndterer EV harmoniske mere pålideligt?

Afledt	Hvad det tilføjer	Når jeg vælger det	Afvejninger at se
K-faktor nominelle viklinger	Ekstra termisk frihøjde til harmonisk opvarmning	Blandede ladere og VFD ventilation på samme bus	Lidt større størrelse eller pris
Isolationstransformator med elektrostatisk skærm	Bryder common-mode støj og reducerer lækage	Websteder med PLC-kommunikation eller EMC-klager	Ekstra tab og fodaftryk
Faseforskudt ensrettertransformator	Vektorgruppe skifter for at annullere dominerende harmoniske	Store depoter med koordinerede opladere	Har brug for leverandørkoordinering
Design med lav impedans	Sænker spændingsfaldet under trinbelastninger	Svage fremføringer eller lange kabelføringer	Højere fejlstrømsplanlægning
Zig-zag eller jordingstransformer	Stabil neutral til tredobbelt harmonisk styring	Multibygningscampusser eller TT-jording	Yderligere beskyttelsesindstillinger
Naturlig estervæske i olieenheder	Højere brandpunkt og biologisk nedbrydelig væske	Indendørs rum med strenge brandklassificeringer	Væskeomkostninger og køleundersøgelse

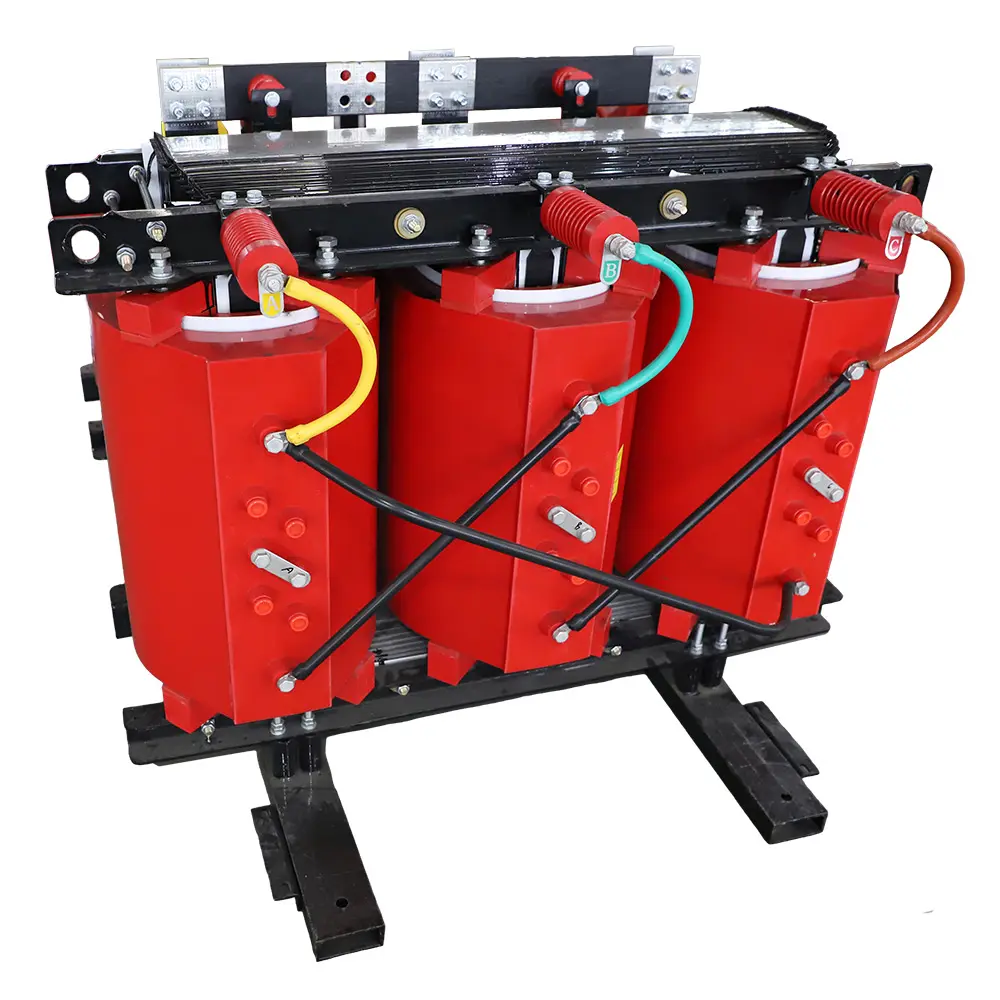

Støbeharpiks tør type med tvungen luft	Ren indendørs installation med god kølekontrol	Kældre, indkøbscentre, hospitaler, tunneller	Lidt højere støj uden behandling

Hvordan størrelser jeg K-faktor uden overforbrug?

Jeg fanger et ægte harmonisk spektrum fra opladerleverandøren i stedet for et enkelt THD-nummer
Jeg estimerer K som summen af harmonisk strøm i kvadrat gange harmonisk rækkefølge i anden række, runder derefter op til nærmeste katalogklasse
Jeg tjekker viklingstemperaturstigningen ved min faktiske belastningsfaktor på tværs af sæsoner, ikke kun på navneskiltet
Jeg tilføjer margen til fremtidige opladerpladser, så jeg ikke udskifter transformeren efter fase to

Hvilke køle- og væskevalg holder indendørs rum mere sikre?

I folk-tætte steder foretrækker jeg tør type støbeharpiks med tvungen luft for at forenkle tilladelsen
I rum med mellem til høj kVA, hvor jeg ønsker højere overbelastningsevne, vælger jeg ofte olie nedsænket med naturlig estervæske for en mere venlig brandprofil
Jeg bekræfter kanalareal, radiatorafstande og blæsereffekt i energimodellen, så hjælpebelastningen ikke udhuler besparelser

Hvordan forhindrer jeg generende ture fra opladerstart?

Jeg koordinerer vektorgruppe og impedans for at styre inrush og spændingsdip
Jeg angiver trinvis opladeraktivering eller blød start, hvor EMS'en kan drosle efterspørgslen
Jeg tillader et bredere trykskiftervindue, når forsyningsføderen er svag, eller solenergiudgangen er flygtig

Hvordan ser en praktisk konfiguration af elbiler ud?

Site størrelse	Foretrukken topologi	Køling og væske	Noter fra idriftsættelse
1–2 MW kvadrat	En olie nedsænket eller tør type med K-faktor viklinger	ONAF med mineral eller ester, eller FA på tørt	Afskærmet isolering ved EMC-klager
3–5 MW depot	To enheder med faseforskydningsmuligheder for harmonisk annullering	Olie nedsænket med ester eller high-spec tør	Buskanalføring og akustisk foring
>5 MW hub med lager	Step-up plus isolering ved opladerklynger	Olie nedsænket med OLTC og ester	EMS koordinering for start sekventering

Hvordan sammenlignes optioner på ti års omkostninger på et 3 MW-anlæg?

Valgmulighed	Forhåndspris	Tab ved 60–80 % belastning	Opretholdelse	Brand og tilladelse	Ti-årig TCO-trend
Standard olie nedsænket	Sænke	Sænke	Olietest og pakninger	Indeslutning og planlægning	Ofte lavest, hvis tungt belastet
Olie nedsænket med naturlig ester	Medium	Svarende til olie	Lignende test, venligere brandprofil	Lettere indendørs accept	Konkurrencedygtig plus risikoreduktion
Støbeharpiks tør type K-klassificeret	Højere	Lidt højere	Lavt, blæsertjek	Lige til indendørs	Konkurrencedygtig, hvis den er let belastet eller med begrænset plads
Isolation plus K-rated	Højest	Den højeste i sættet	Tilføjede komponenter	Bedste EMC-adfærd	Det er det værd, hvor nedetidsomkostningerne er høje

Hvilke specifikationsdetaljer giver mig færre ændringsordrer?

Ambient, højde og sæsonbestemt belastningsfaktor angivet foran
Harmonisk spektrum leveret af opladerleverandøren og en mål K-faktor klasse aftalt
Vektorgruppe, impedansområde og tapplan matchet opstrøms gear
Støjgrænse ved en angivet afstand og akustisk beklædningsansvar defineret
Indtrængning af kabinettet og malingssystem tilpasset kyst- eller støvet luft
Fabrikstestposter og acceptcheckliste deles før forsendelse

Hvilke hurtige kontroller redder mig fra sene overraskelser?

Passer kabelbøjninger, radiatorer, kanaler og døre rent faktisk, ikke kun hovedtanken
Er neutral jording i overensstemmelse med beskyttelsesundersøgelse og lysbuemærker
Er overvågningspunkter dimensioneret til omkostningerne ved nedetid snarere end en alt-sensor tilgang

Kan SYHF tilpasse til EV harmoniske uden at forsinke tidsplanen?

FraSYHFJeg beder om tre ting på EV-job, og jeg får dem uden dramatik

Vindinger og kernestabler skræddersyet til harmoniske opvarmnings- og støjmål i én omgang
Valg af mineralolie eller naturlig ester med papirsystemer designet til lang levetid
Tydelige fabriksrutiner, vidnetest på forespørgsel og dokumentation, der tilfredsstiller forsynings- og forsikringsrevisorer

Hvad skal jeg sende i min RFQ for at få et rent tilbud hurtigt?

Single-line diagram og feeder kortslutningsdata
Opladerantal, strøm pr. port og eventuelle planlagte faseskift
Harmoniske snapshots eller leverandørspektre, ikke kun THD
Rumstegninger med frirum, døre, kanaler og kabelføringer
Mål effektivitetsklasse og støjgrænser, der betyder noget for dine naboer
Leveringsvindue og behov for vidne FAT evt

Hvordan går vi fra idéer til et opbyggeligt forslag?

Hvis du vil have en praktisk konfiguration til din EV-bygning, så send mig dine one-line, opladerdata og et par webstedsbilleder. Jeg vil oversætte bølgeformsvirkeligheden til en transformerspecifikation, der balancerer pålidelighed og omkostninger, og jeg kan justere den medSYHFproduktionsmuligheder, hvor det giver mening for din tidsplan. Hvis du er klar til en fokuseret anbefaling eller et formelt tilbud, kontakt osogforlade din forespørgselmed lastdetaljer, foretrukne standarder og timing. Vi svarer med et klart indstillingssæt, som du kan godkende uden gætværk.
