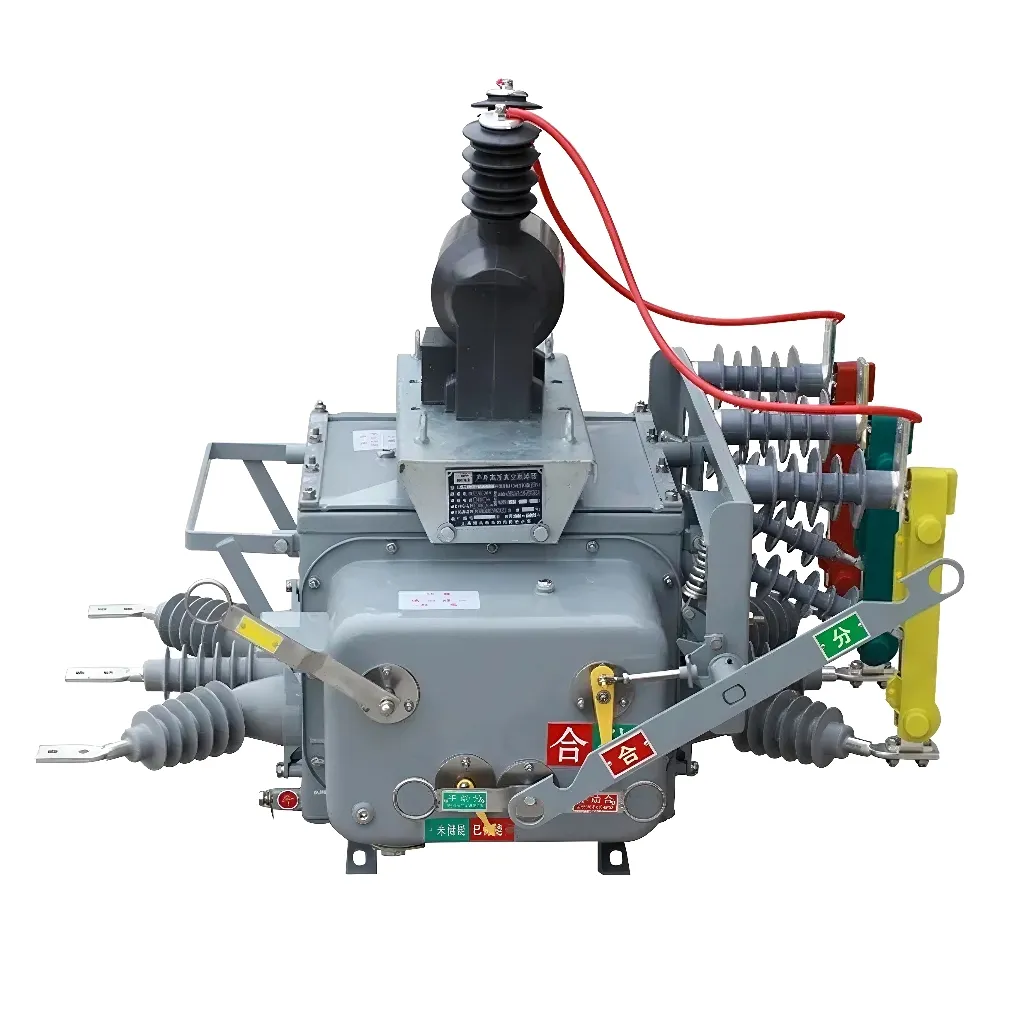

Vakuumafbryder VCB i substation

Under lukningsoperationen drives SYHF -holdbare vakuumafbryder VCB i substation af den energi, der er gemt i fjedermekanismen. Energilagringsmekanismen kan drives af en ekstern strømforsyning eller manuelt af energilagringshåndtaget. Efter at energilagringen er afsluttet, viser energilagringsindikatoren "energilagring". På samme tid frakobler energilagringsafbryderen energilagringsmotorens strømforsyning, hvilket efterlader afbryderen i den lukkede tilstand. Under lukningsoperationen kan afbryderen lukkes, uanset om "lukning" -knappen manuelt trykkes manuelt, eller den lukkende magnetventil er udløst af fjernbetjening. Når afslutningsoperationen er afsluttet, nulstilles energilagringsindikatoren og energilagringsafbryderen, og motorkraften gendannes. Derefter genindføres motoren igen. Den afsluttende indikator viser "lukket" og hjælpekontaktkontaktpositionerne. I åbningsoperationen kan afbryderen åbnes ved at trykke på "Åben" -knappen manuelt eller ved at udløse lukning af magnetventilpolen eksternt. Efter at åbningsoperationen er afsluttet, viser åbningsindikatoren "åben", og positionen for hjælpekontakterne kontakter ændringer. På samme tid under åbningsoperationen øges tælleren med en, og det tilsvarende antal kan observeres gennem panelobservationsvinduet.

Hvad er en vakuumafbryder?

Vakuumafbrydere kaldes normalt VCBS i professionelle termer. Vakuumafbrydere er en usædvanlig type afbryder. I denne type afbryder slukkes lysbuen med et vakuummedium. Vakuumafbrydere er vidt brugt, fordi deres dielektriske styrke er markant bedre end noget andet medium. Sammenlignet med andre dielektriske medier er vakuum det bedste medium til slukning af buer.

Da vakuumafbrydere bruges både til at skifte og beskytte tilsluttet udstyr, skal deres driftshastighed være særlig hurtig for at gøre det sikkert, at afbryderen hurtigt kan gå i tilfælde af en fejl for at forhindre, at fejlstrømmen beskadiger udstyret. Så denne type afbryder er påkrævet på både gitteradgangslinjer og sammenkoblingslinjer.
