Bruger du den rigtige strømafbryder til din applikation?

Indholdsfortegnelse

1. Hvad er en strømafbryder - hvordan den virker, hvorfor den betyder noget, hvad du bør vide

2. Hvordan luftbelastningsafbrydere adskiller sig, og hvorfor de betyder noget

3. Hvordan belastningsafbrydere fungerer, hvorfor de bruges, hvad specifikationsforskellene er

4. Produktparametre og specifikationer for vores strømafbrydersortiment + ofte stillede spørgsmål

Hvad er en strømafbryder - hvordan den virker, hvorfor den betyder noget, hvad du bør vide

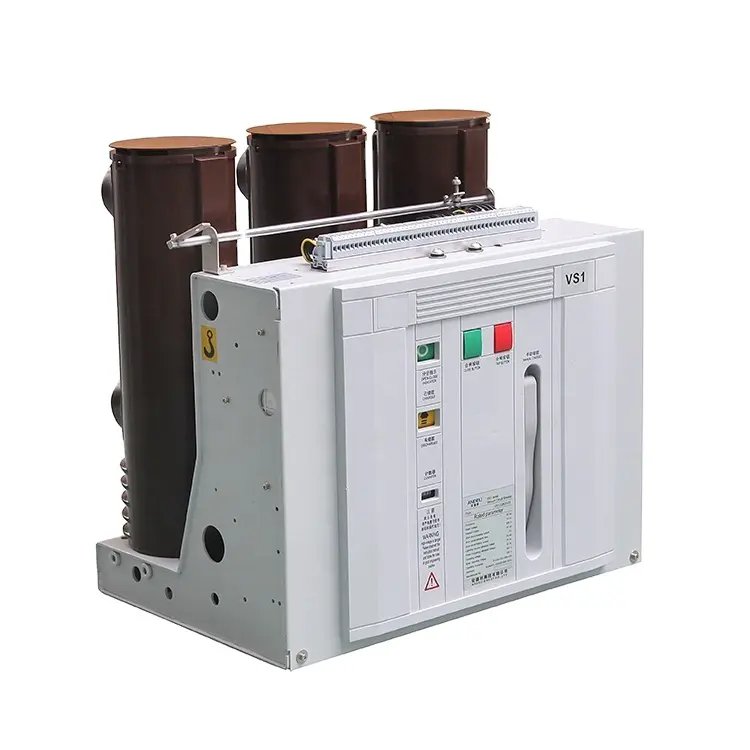

Hvordan virker en afbryder?

A afbryderer en elektromekanisk (eller elektronisk) koblingsenhed, der afbryder strømmen af ​​elektrisk strøm, når en fejl (såsom overstrøm, overbelastning eller kortslutning) detekteres. Internt kombinerer mange afbrydere en bimetallisk strimmel (til termisk overbelastningsbeskyttelse) og en elektromagnet (til øjeblikkelig kortslutningsafbrydelse). slukkes af det lysbuedæmpende medium eller mekanisme, og strømmen standses.

Hvorfor er en afbryder kritisk vigtig?

• Det beskytter ledninger, udstyr og mennesker ved at afbryde potentielt farlige overstrømsstrømme, før der opstår skader, brand eller udstyrsfejl.

• I modsætning til en engangssikring kan afbryderen nulstilles og genbruges - hvilket forbedrer systemvedligeholdelse og pålidelighed.

• I moderne strømfordelingssystemer tjener afbryderen også som en selektiv beskyttelse, der muliggør koordinering af flere kredsløb og derved forhindrer unødvendige udfald.

Hvad er de vigtigste tekniske funktioner, du bør evaluere?

Her er en oversigt over de vigtigste parametre:

Disse stemmer overens med industriens vejledning: For eksempel beskriver producenten Eaton de fem hoveddele af afbrydere (ramme, betjeningsmekanisme, kontakter, lysbueslukker, udløser) og forklarer, hvordan disse dele bestemmer ydeevnen.

Korte ofte stillede spørgsmål (almindelige spørgsmål)

Q: Hvad er forskellen mellem en sikring og en afbryder?
A: En sikring er en engangsenhed, der smelter og skal udskiftes efter en overstrømshændelse, hvorimod en afbryder kan nulstilles efter udløsning og ofte inkorporerer yderligere beskyttelsesfunktioner såsom jordfejl eller lysbuefejlbeskyttelse.
Spørgsmål: Hvorfor bliver min afbryder ved med at snuble?
A: Hyppig udløsning indikerer enten, at kredsløbet er overbelastet (for mange enheder trækker strøm), der er en kortslutning eller en jordfejl, eller afbryderen kan være defekt/forældet. Korrekt dimensionering og ledningsføring er afgørende.
Q: Kan jeg erstatte en afbryder med et hvilket som helst mærke?
A: Ikke altid. Afbryderen skal opfylde kompatible specifikationer (spænding, strøm, brydeevne) og overholde panelets krav og lokale elektriske regler. Brug af et inkompatibelt mærke eller forkerte specifikationer kan ugyldiggøre garantier eller kompromittere sikkerheden.

Hvordan luftbelastningsafbrydere adskiller sig, og hvorfor de betyder noget

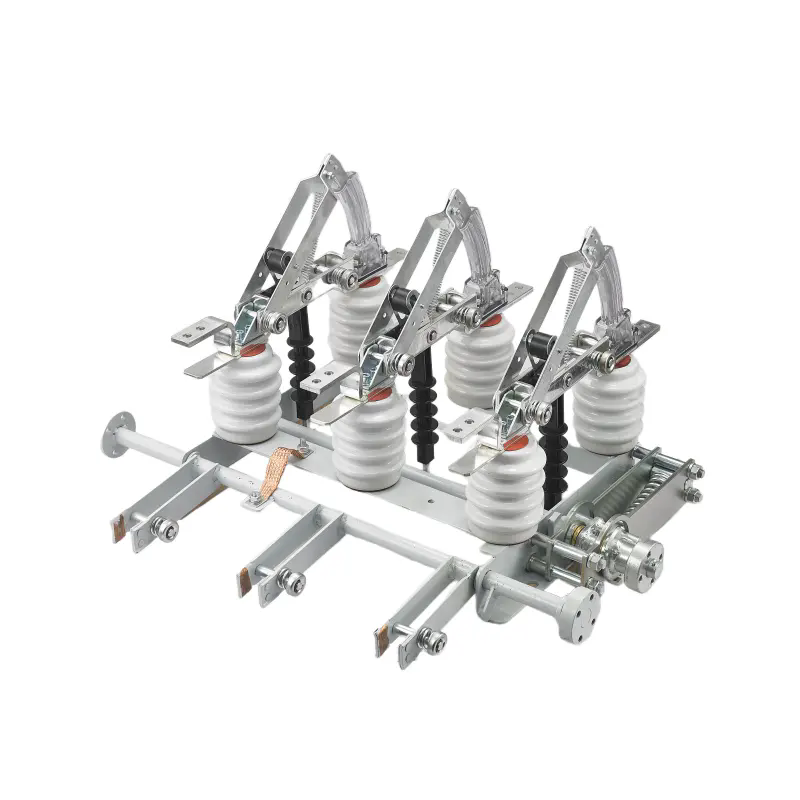

Hvordan fungerer en luftbelastningskontakt?

AnIndendørs afbryderkontakter en type koblingsudstyr, der bruges som lysbue-slukningsmiddel, når man laver eller afbryder et kredsløb under belastning. Det er i stand tillave og bryde belastningsstrømme(dog ikke nødvendigvis høje fejlstrømme) på en mere sikker måde end en standard isolator.
Kontakterne adskilles, en bue kan dannes i luftspalten, og specielle designfunktioner (buehorn, luftstrøm, kontaktgeometri) bruges til at strække, afkøle og slukke lysbuen.

Hvorfor er den indendørs afbryderkontakt nyttig i systemer?

• Det muliggørlive switchingaf belastningskredsløb (dvs. kredsløb, der er strømførende og fører strøm) uden at kræve den fulde fejlkredsløbsafbrydelsespligt for en tung afbryder, hvilket giver et billigere alternativ til visse applikationer.

• Det bruges ofte til feedere, transformatorisolering og distributionspaneler, hvor fuld afbryderbeskyttelse måske ikke er nødvendig, men sikker kobling er kritisk.

• Det enklere design betyder ofte lavere omkostninger, lavere vedligeholdelse og enklere installation sammenlignet med højkapacitetsafbrydere.

Hvad skal du tjekke, når du vælger en?

• Nominel spænding og strøm til belastningsskift

• Om den er designet tillive load make/break(belastningsafbryder) snarere end blot isolation under nulstrøm

• Det lysbuedæmpende design (luft vs. andre medier) og forventet vedligeholdelse

• Hvordan det interagerer med beskyttelsesenheder (er der f.eks. stadig behov for en fejlstrømsafbrydelsesanordning nedstrøms?)

Hvordan belastningsafbrydere fungerer, hvorfor de bruges, hvad specifikationsforskellene er

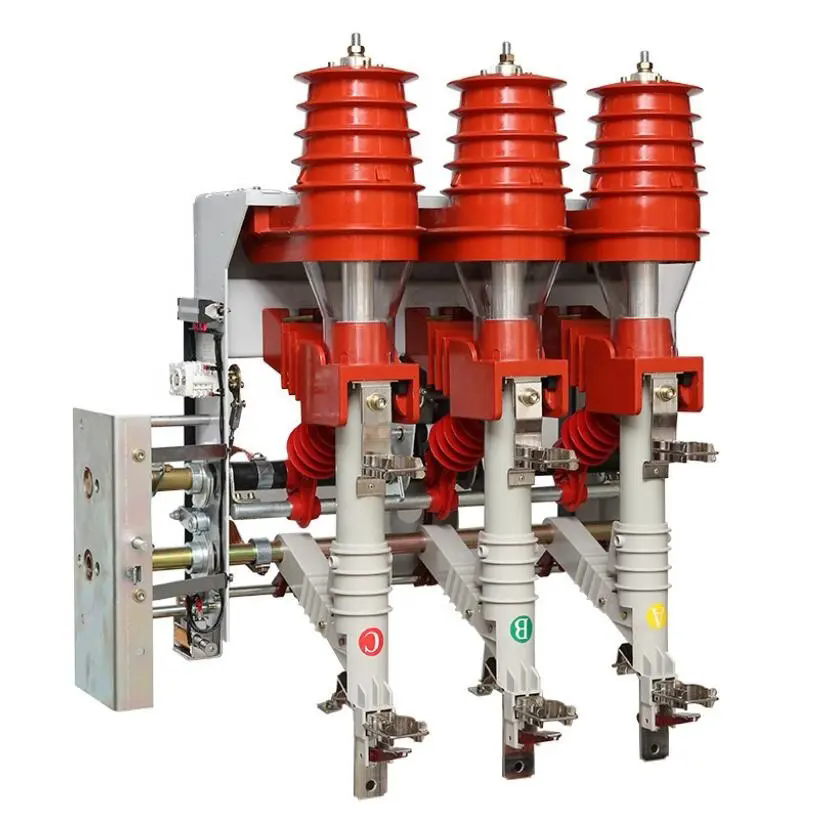

Hvordan fungerer en lastafbryder?

En belastningsafbryder (LBS) er designet til sikkert at lave og bryde kredsløb under belastning (dvs. strøm der løber) og til at isolere kredsløbet til vedligeholdelse. Den anvender mekanismer (fjederbelastede kontakter, bueslukningskamre, gas/vakuummedier) til at styre lysbuen, når et strømførende kredsløb åbnes.
Ved åbning under belastning skal enheden styre lysbuen, indtil strømmen falder til nul, eller aflede lysbueenergien sikkert. Nogle LBS-enheder er bygget til at føre fejlstrømme i den korte tid, der kræves, indtil en sikring eller afbryder virker.

Hvorfor vælge en lastafbryder kontra en standardafbryder?

• Det kan give en omkostningseffektiv kobling, hvor fuld beskyttelse ikke er påkrævet (for eksempel i systemer, hvor en afbryder opstrøms håndterer fejlafbrydelsen).

• Det muliggør sikker omskiftning af strømførende kredsløb (til vedligeholdelse, belastningsoverførsel) uden fuld afbrydelse af hele systemet.

• Den mere simple struktur kan reducere fodaftryk, reducere vedligeholdelse og øge installationsvenligheden i visse mellemspændingsdistributionsindstillinger.

• Det understøtter systemfleksibilitet: skift mellem feedere, håndtering af transformerforbindelser og omkonfiguration af distributionsnetværk.

Hvad er de vigtigste specifikationer?

I modsætning til fuldstrømsafbrydere,belastningsafbryderekan havelavere fejlbrudsevne, men god lastbærende og gør/bryde under last.

• Nominel spænding og strøm (til normal drift)

• Indlæs mærke/brudstrøm

• Afbrydelsesevne for små induktive/kapacitive strømme

• Om den er egnet til fejlstrømsafbrydelse eller kun nedstrøms beskyttelse dækker fejlstrømme

• Mekanisk udholdenhed, lysbueslukningsmiddel, fjernbetjeningsevne

Her er en sammenligningstabel for klar forståelse:

Produktparametre og specifikationer for vores strømafbrydersortiment + ofte stillede spørgsmål

Eksempel på produktspecifikation

Nedenfor er en detaljeret specifikationstabel for vores standardafbryderproduktudbud under mærketSyhf. Disse parametre kan tilpasses efter kundens behov.

Nøglefunktioner i vores produktlinje:

• Høj brudkapacitet, i overensstemmelse med IEC/IEEE-standarder.

• Robust lysbueslukkende kammerdesign for lang levetid.

• Modulære udløsere, der muliggør fjernovervågning og koordinering.

• Tydelig statusindikation (ON/OFF/TRIPPED) og låsbare håndtag for sikkerhed.

• Designet til nem integration i koblingsanlæg eller eftermontering i eksisterende paneler.

Flere almindelige spørgsmål og svar

Q: Hvordan vælger jeg mellem en belastningsafbryder og en fuld afbryder?
A: Hvis dit system kræver hyppig omskiftning under belastning (f.eks. feedere, transformerisolering eller netværksrekonfiguration), kan en belastningsafbryder (LBS) være passende, fordi den understøtter make/break under strøm i et omkostningseffektivt format. Men hvis din applikation skal afbryde høje fejlstrømme og yde fuld beskyttelse (kortslutning, overbelastning, lysbuefejl osv.), er en afbryder med fuld fejlafbrydelsesværdi nødvendig.

Q: Kan jeg bruge en afbryder fra én producent i et panel fra en anden producent?
A: I mange tilfælde kan fysisk mekanisk tilpasning være mulig, men sikkerhed, koordinering, garanti og overholdelse af kode skal verificeres. Afbryderen skal opfylde panelets samleskinnekonfiguration, forbindelsestype, rammeklassificering og afbrydelsesværdi. Brug af et mærke, der ikke matcher, kan annullere panelcertificeringen eller føre til suboptimal beskyttelse.

Q: Hvilken rutinemæssig vedligeholdelse kræver en afbryder?
Sv: Selvom afbrydere er designet til nulstilling og genbrug, er periodisk inspektion afgørende: Tjek for visuelle tegn på slid (kontakterosion, overophedning, misfarvning), test den mekaniske funktion af mekanismen, verificer overstrømsrelæets indstillinger og funktionalitet, sørg for, at forbindelserne er tætte, og at der ikke er korrosion. Regelmæssig vedligeholdelse sikrer pålidelighed og forlænger levetiden.

Afslutningsvis klSyhfvi leverer et komplet udvalg af kredsløbsbeskyttelsesløsninger – fra standardafbrydere til belastningsafbrydere og luftbelastningsafbrydere – designet til at imødekomme de skiftende krav fra moderne distributionssystemer, industrianlæg og vedvarende installationer. Vores ekspertise sikrer, at du vælger den rigtige enhed: den korrekte spændingsklasse, strømstyrke, brudkapacitet og mekanisme til din applikation. For konsultationer, skræddersyede løsninger og tilbud —Kontakt osfor at sikre, at dine systemer er beskyttet af det mest passende udstyr.
